1.27mm 間距 IDC 連接器：適用于工業自動化和儲能系統的高效線對板解決方案

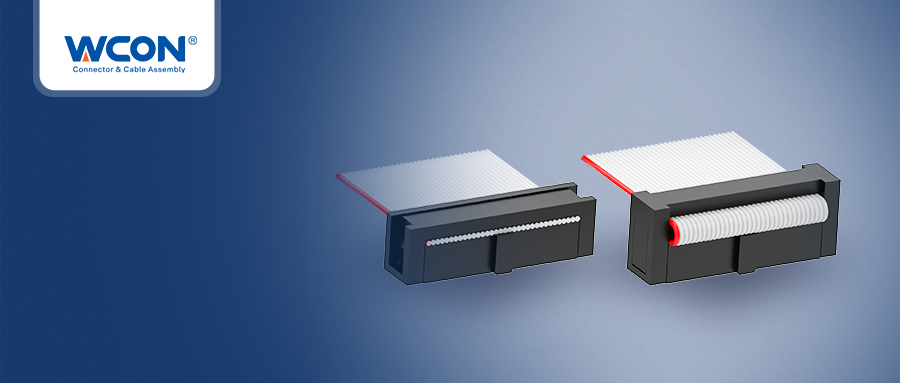

WCON 推出 1.27mm 間距線對板連接器
5242 系列是一款間距為 1.27 毫米（0.050 英寸）、行距為 2.54 毫米（0.100 英寸）的 IDC 連接器。它提供從 10 到 100 針的靈活配置。端子采用絕緣位移連接 （IDC） 和單點觸點設計。其優點包括消除壓接過程中剝線的需要、簡化組裝程序、降低組裝成本以及保持端接性能。它是一種高效的線對板連接解決方案。
電纜壓接方法
5242 系列 IDC 連接器提供兩種接線選項：
-
IDC W/O Strain Reli，其中公端和母端使用 IDC 技術直接連接，支持 AWG 28-22 的線規，將裝配效率提高 30%。
-
IDC W/T 應力消除裝置，其中應力消除蓋可消除應力，防止電纜因振動或外部拉動而松動，并增強公頭和母端配接期間的機械穩定性。

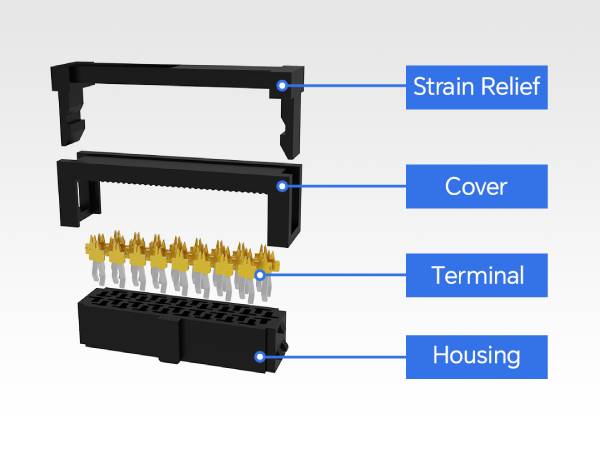

IDC W/T 應力消除圖示
產品特點
-
多達 100 個引腳
-
提供兩種接線選項
-
IDC穿孔設計，減少線束組裝時間
-
萬無一失的設計，防止錯誤插入
應用
-
工業：自動化設備、工業控制、檢測設備
-
儲能：電力系統、光伏系統
-
家電：智能家居、打印機、自動售貨機
標準
- EIA-364
立即 獲取產品信息
- 點擊查看5242系列板對板連接器的詳細規格和3D模型：
聯系我們
有關 5242 系列連接器應用解決方案的更多信息，請隨時聯系我們的技術支持團隊。
